建材照明行業擰螺絲機

散熱器18軸擰螺絲設備-轉臺式

日期：2014/6/15 9:56:21　閱讀：4068

CS-DZ18型自動擰螺絲機指馳速轉臺式18軸鎖螺絲設備，一次同時擰好18顆螺絲只需要擰一顆螺絲的時間，生產效率極高，可節省10名以上工人，通常轉臺式會配置4個治具，由于產品較大，操作臺面限制，這里根據實際情況，設計了雙工位，同樣可達到送螺絲、鎖付、取放產品同步作業
深圳散熱器生產廠家用自動擰螺絲案例
電子散熱器是一種加快發熱體熱量散發的裝置，通常是針對大功率電子元器件散熱的散熱片，沒有外加電源，自然冷卻，大多數都是制成鋁合金型材，根據元器件大小切斷成需要的尺寸。
散熱器的種類很多，主要由散熱片及外殼構成，通常由12-18顆螺絲來緊固，螺絲緊固工作耗費大量工時，其組裝工序對生產成本影響較大。
如下圖所示：

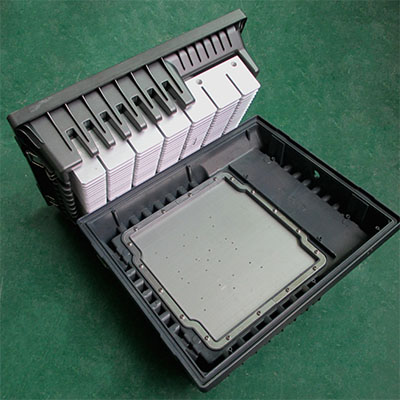

散熱器鎖螺絲

大功率LED投射燈的散熱器，采用18顆m4*14的十字螺絲將外殼和散熱片緊固，人工一顆一顆的鎖付螺絲，嚴重影響生產效率，同時耗費大量人力，直接提升了產品的生產成本，不利于市場競爭。

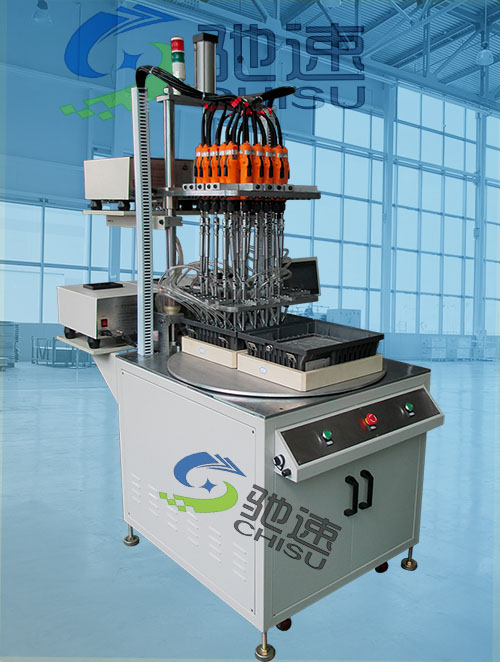

DZ18型散熱器自動擰螺絲機
根據客戶要求，這里采用馳速18軸轉臺式自動擰螺絲機。
一次擰好18顆螺絲，送螺絲、排列螺絲、篩選螺絲、擰螺絲整個過程只需要2-3秒時間；
同時配置轉臺，實現取放工件擰螺絲同步作業，大幅度提升效率，整臺設備只需1人操作即可，一人作業可勝任20人的工作量。

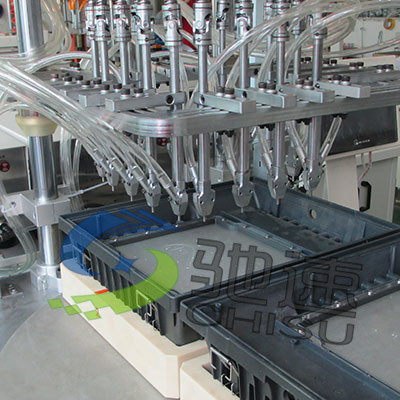

散熱器擰螺絲機

CS-DZ18型自動鎖螺絲機參數

機器構造	重量：	240kg
	尺寸：	1900高1000長900寬（mm）
	電源：	AC 220V 50HZ
	功率：	1000W
	氣源：	>0.5MPa
	用氣量:	50m3/hour
	機架：	鋼板臺面，鋁合金機架
控制說明	主機程序控制	PLC控制
	人機界面	液晶顯示屏，顯示和調節各項參數
	機器啟動	手動和自動兩種模式
	報警	警示燈閃爍和蜂鳴器嘯叫
送螺釘機	自動送釘機	放在機器后面的機架上
送螺釘機	自動送釘機數量	5臺送釘機，一臺送4顆螺絲
螺絲批	奇力速電批	18把奇力速電批
連接	萬向節傳動軸組件	18套
適用范圍	適用產品尺寸	根據客戶產品訂制
	水平調整范圍：	±30mm的調節量
	垂直調整范圍	±15mm的調節量
	螺絲鎖緊的深度	30mm
	最小螺絲孔距	10mm
檢測項目	電批扭矩檢測	有
	螺絲滑牙檢測	有
	螺絲漏鎖檢測	有
	螺絲漏送檢測	有
	鎖緊不良品的處理	警示燈和蜂鳴器提示
轉盤	配置2個治具	2工位，放工件、擰螺絲同步進行
