CS-DZ系列自動鎖螺絲機
    馳速CS-DZ系列自動鎖螺絲機,在多軸固定式鎖螺絲設備上配置一個轉臺,和多個工位,來實現取放,鎖付各個工序的同步作業,大幅度提升鎖付效率.
    這里介紹DZ3型自動鎖螺絲機在水泵密封圈生產的應用,即馳速3軸轉臺式鎖螺絲機,其主要用于扭力較大或具有危險性的作業,將工件放置在治具上,通過轉臺轉至預定的位置進行螺絲鎖付工作,這樣員工在取放產品時安全性就大大提升,同時設計多工位實現同步作業利于提高生產效率.

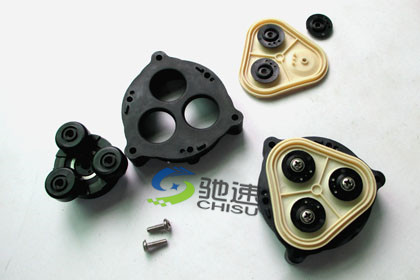

    下圖為水泵電機的密封圈,產品在生產中要求有較高的密封性,要求扭力較大,這里就采用CS-DZ系列設計方案,其產品特點如下:

共4個部分組成,采用3顆M5*18的十字螺絲緊固,配置3把大扭力氣批,滿足緊固要求.扭力可達60kgf

     同時設計專用的治具,方便員工放置產品,設備操作簡單,員工只需要將個附件按照順序放置在治具內即可,由設備自動送螺絲,自動擰螺絲并配置有扭力檢測,滑牙檢測等功能,3軸同時鎖付,鎖付好一件產品僅需一名員工作業,只要2-3秒時間, 而傳統方式擰好意見產品需要10秒以上(放置工件,取放螺絲,以及大扭力耗時長).而且無法保障密封性.

密封圈自動鎖螺絲設備設計方案整體如下:

CS-DZ3型鎖螺絲機特點:
1．省人工.配置轉盤,供料,檢測,鎖付,卸料同步作業,由設備自動完成,減少人工.
2．效率高.3把電批同時工作,可代替多名工人;
3．降低工人的勞動強度.傳統的手工放置螺絲和對準螺絲頭部需要占用大量的工作時間和精力.
4．PCL智能電路控制.配置觸摸屏,操作簡單,員工只需放置工件即可.
5．多軸同時鎖付,密封性好,保證鎖緊質量.
6.與吸氣式相比,吹氣式螺絲直接輸送到批嘴.省去了來回取螺絲的時間,效率更高.更穩定.
7.大扭力要求,扭力可達60kgf
轉臺式具體介紹可參照轉臺式自動送鎖螺絲機
